12864点阵液晶取模软件在电子设计行业也是常用的软件，特别对于用到点阵液晶屏的电子产品，它能很好的生成各种不同字体的文字代码、图片代码或者自行设计不同的代码，以字模提取V2.1软件为例:

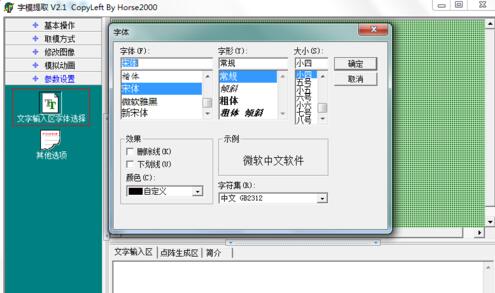

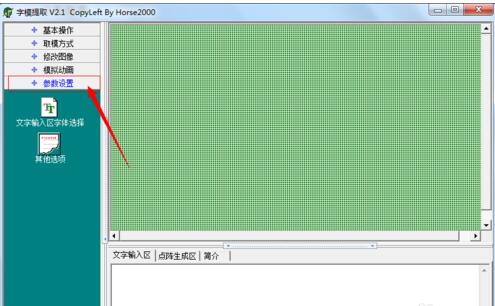

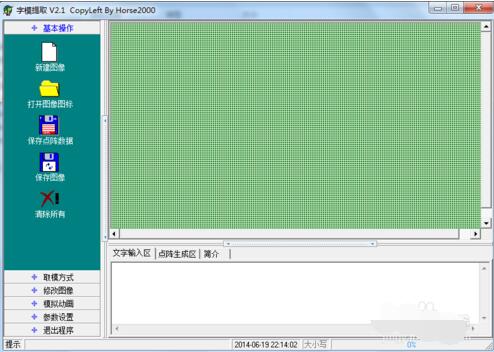

打开软件，选“参数设置”选项，点文字输入区字体选择，可设定不同的字体，字形、以及大小和效果，一般地，字体大小选小四，生成字的则为16*16的点阵，选好后按确定！

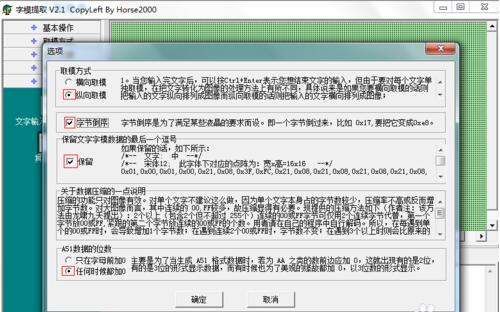

点选“其他选项”，这里可以设置选择取模的方式、字节的顺序等，一般采用默认即可！确定返回

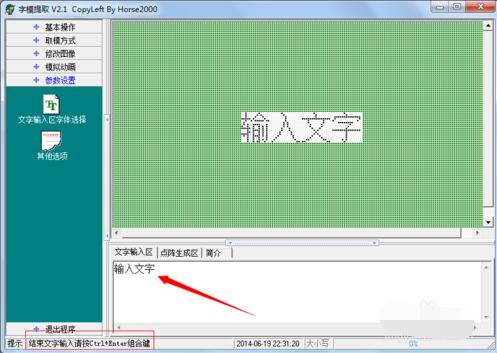

在文字输入区，输入所需要的文字，按Ctrl+Enter键，文字字模就显示在界面上，

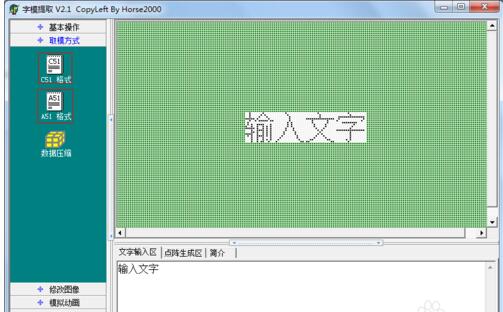

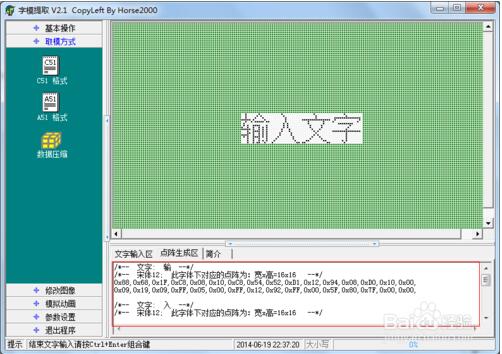

再切换到“取模方式”，这里有两种取模方式，如果用C语言编程就选用C51格式，如果用汇编编程就选A51格式，这里以C51格式为例，即可在点阵生成区生成所需的字模

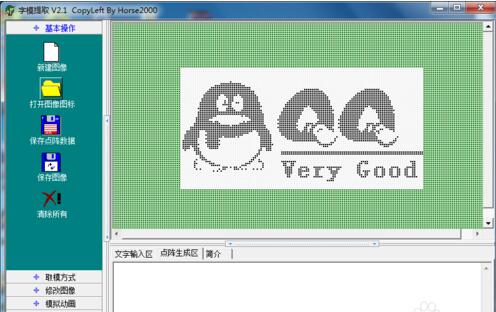

点“打开图像图标”，选中要取模的图片，这里只支持bmp\ico格式的图片，
同样切换到“取模方式”，点C51格式即可，即可在点阵生成区生成所需的点阵

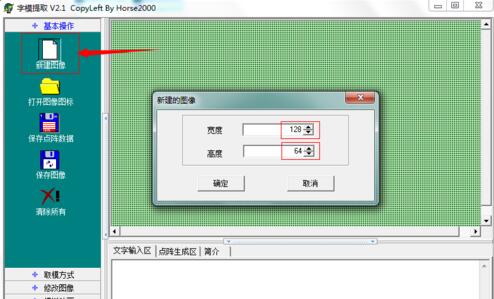

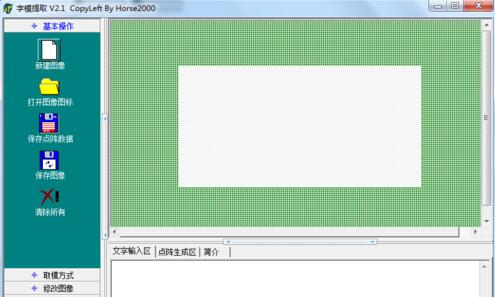

选“新建图像”，输入宽度、高度，这里以12864为例，即生成一个128*64大小像素点

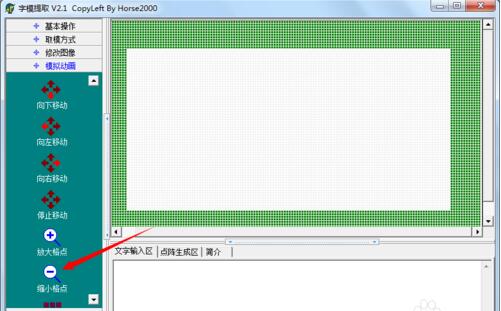

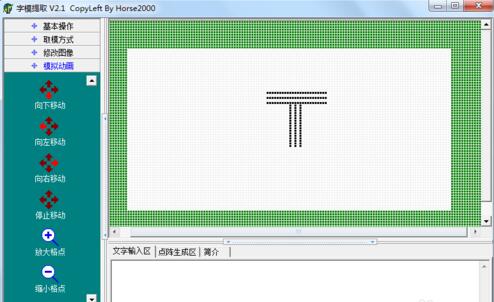

切换到“模拟动画”，放大格点，就可以用鼠标在界面点画图形，
完成图形后，同样方法，切换到“取模方式”，点C51格式即可，即可在点阵生成区生成所需的点阵
